DNX7100

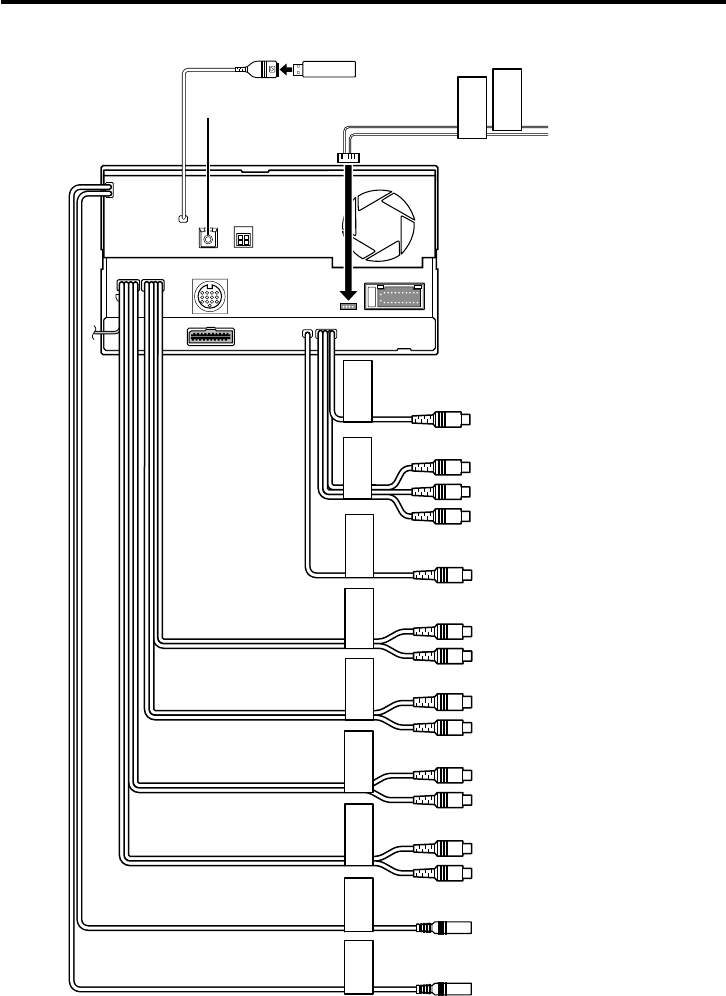

Conexión del sistema

CAMERA

REAR VIEW

AV IN

AV OUT

RELAY 2

RELAY 1

FRONT

REAR

WOOFER

SUB

AV OUT

AUDIO IN

iPod

VIDEO IN

iPod

■ Salida previa delantera

• Salida izquierda de audio (Blanca)

• Salida derecha de audio (Roja)

■ Salida previa trasera

• Salida izquierda de audio (Blanca)

• Salida derecha de audio (Roja)

■ Salida previa del subwoofer

• Salida izquierda de audio (Blanca)

• Salida derecha de audio (Roja)

■ Entrada de la cámara de visión

trasera

• Entrada visual (Amarilla)

■ Salida Audio/Visual

• Salida izquierda de audio (Blanca)

• Salida derecha de audio (Roja)

■ Entrada Audio/Visual

• Entrada visual (Amarilla)

• Entrada izquierda de audio

(Blanca)

• Entrada derecha de audio (Roja)

■ Salida Audio/Visual

• Salida visual (Amarilla)

■ Entrada de audio

Toma mini tipo estéreo sin

resistencia(3,5φ)

■ Entrada visual

Toma mini sin resistencia

(3,5φ)

Terminal USB

Dispositivo USB

(disponible en el comercio)

A la caja de relés

Mazo de cables de la caja de relés (Accesorio 2)

Vista posterior

No conectar.
