Español

FRONT L

FRONT R

REAR L

REAR R

ANT. CONT

P CONT

EXT.CONT

REVERSE

ILLUMI

MUTE

REMO.CONT

Al altavoz delantero

izquierdo

Al altavoz delantero

derecho

Al altavoz trasero

izquierdo

Al altavoz trasero

derecho

Blanco/Negro

Blanco

Gris/Negro

Gris

Verde/Negro

Verde

Púrpura

Púrpura/Negro

Antena GPS

(Accesorio 3) (página 30)

Entrada de antena GPS

To FM traffic recivers or XM smart antenna

Mazo de cables

(Accesorio 1)

Entrada de

antena FM/AM

Ventilador de refrigeración

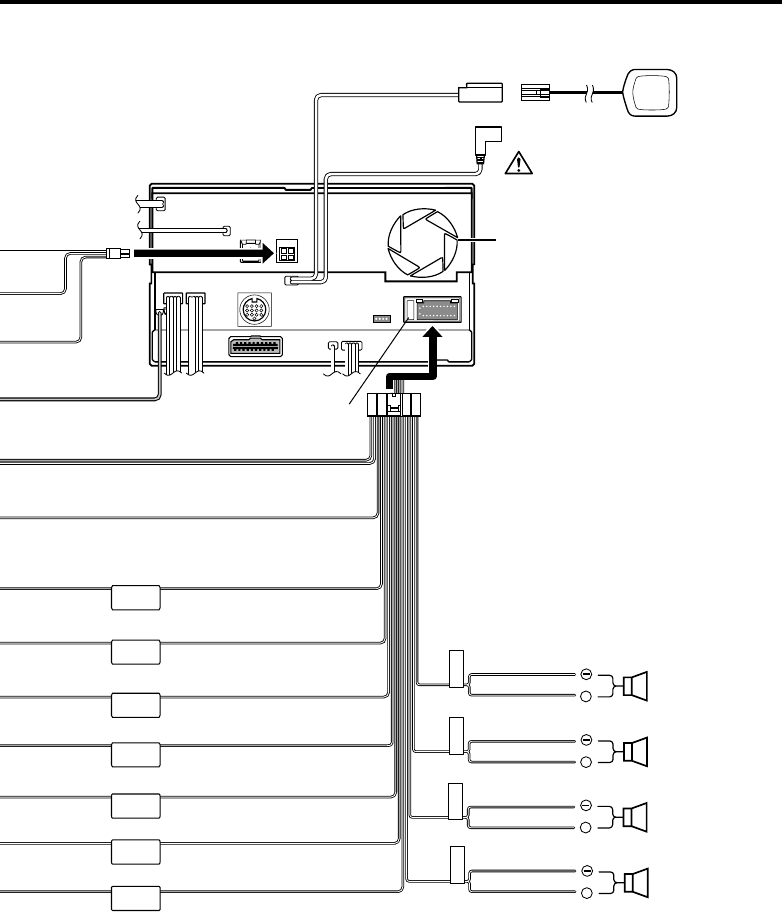

Vista posterior

FUSIBLE ( 10A )

Coloque cinta de vinilo alrededor de los

terminales conectados para evitar que

éstos se puedan desconectar.

DNX7100_B54-4530-00_ES.indd 25DNX7100_B54-4530-00_ES.indd 25 06.12.25 11:51:2006.12.25 11:51:20
